폴리백 자동 포장 시스템 소개

장비 소개

폴리백 자동 포장 시스템 MH 시리즈 기능 및 사양 소개

폴리백 자동 포장 시스템 MH 시리즈는 제품을 파우치에 자동 포장하는 맞춤형 설비입니다. 상품 코드를 스캐닝 하여 택배 송장에 고객의 이력을 인쇄 후 자동 부착, 제품을 파우치에 포장하면 자동 밀봉(Sealing) 후 배출하는 솔루션을 제공합니다. 또한 스캐닝 이력을 반품 설명서에 인쇄하여 파우치에 투입해 주는 추가 솔루션도 제공됩니다.

한편, 전자 가맹점 및 ERP의 주문 자동 정렬과 고객의 요구에 따라 WMS 시스템을 제공하여 고객에게 비닐 봉지 포장 및 상품 배송의 통합 솔루션을 제공할 수 있습니다. 또한 국내 자체 제작으로 장비 사양을 유저의 필요에 따라 유연하게 대응할 수 있습니다.

기능

• 바코드 스캐닝
• 주문 시스템 및 창고 시스템에 맞춰 송장 자동 생성
• 송장 자동 인쇄 및 부착
• 파우치 포장 및 자동 밀봉(Sealing)
• 파우치 자동 배출 및 이송
• 반품 설명서 자동 인쇄 및 투입 (추가 기능)

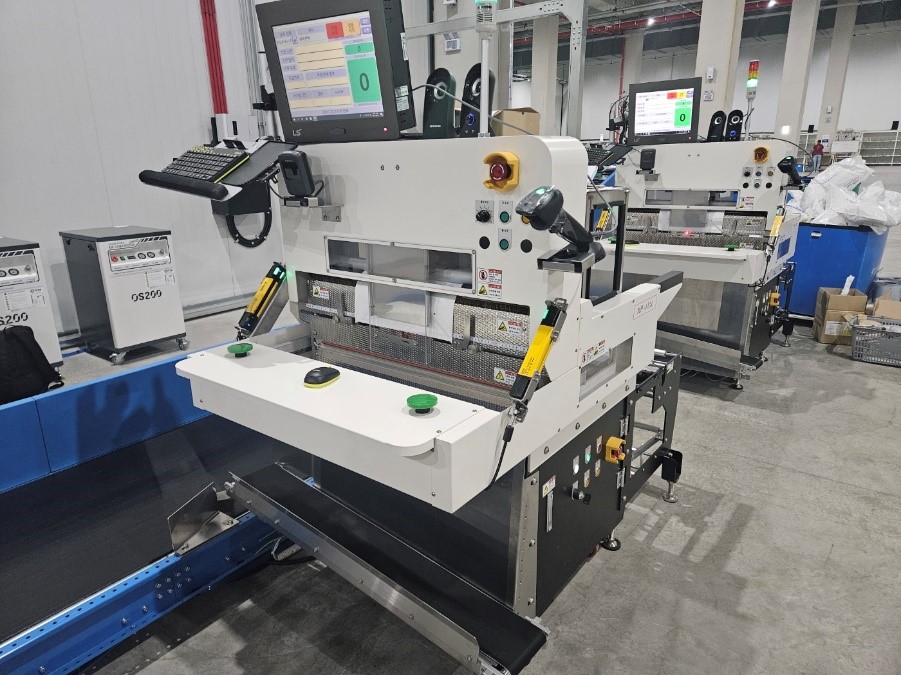

그림. 폴리백 자동 포장 시스템 MH

사양

구분	사양	상세
1	장비 치수	길이: 1,660mm  폭: 900mm  높이: 1,410mm
2	장비 중량	240kg
3	화면	LS 12'' display touch screen
4	인터페이스	Touch PC
5	외부 연결	Ethernet, USB, RS232C
6	전기 사양	전원: AC220V/60HZ  용량: 2.5KW
7	에어	에어 압력: 4Mpa~6Mpa  공기 소비량: 150L/min
8	포장 재질 및 크기	PE 롤백  두께: 0.04~0.08mm  폭: 200~660mm  길이: 350~800m
9	프린터 범위	롤 타입 또는 접힌 타입의 단면 접착 용지  폭: 100mm (maximum)  길이: 100mm, 180mm or user-define
10	포장 속도	최고 속도: 300 bag/hr

외관 및 구성품 소개

그림. 폴리백 자동 포장 시스템 MH 시리즈 외관

폴리백 자동 포장 시스템 MH 시리즈는 사용자의 작업 효율성을 높이기 위해 다양한 기능과 감각적 디자인으로 제작되며, 프레임 하부에 4개의 바퀴로 구성되어 작업장 이동이 원활하여, 설치가 간단합니다.

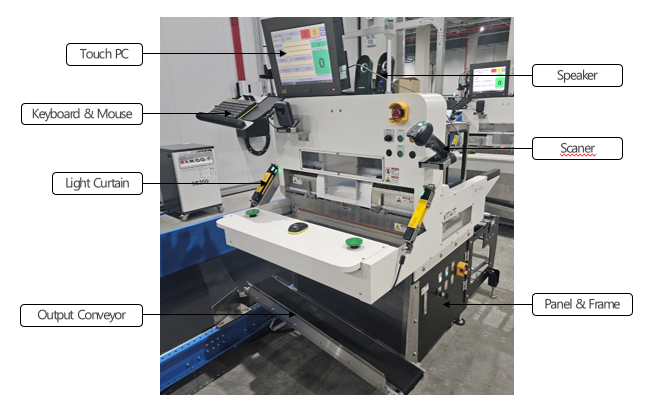

그림. 장비 외관 및 구성

• TOUCH PC: 제품의 수량 및 상태를 보여줍니다.
• SPEAKER: 알람 및 동작 상태를 소리로 나타냅니다.
• KEYBOARD & MOUSE: TOUCH PC를 제어 할 때 사용 합니다.
• SCANER: 바코드를 읽어 제품의 수량 및 상태를 읽어옵니다.
• LIGHT CURTAIN: 동작 중 사용자의 안전을 위한 안전장치
• PANEL & FRAME: AUTO PACKER의 전원 및 제어 버튼이 있습니다.
• OUTPUT CONVEYOR: 제품이 실링 되면 배출 컨베이어로 배출해줍니다.
• PRINTER(OPTION): 반품 설명서 자동 인쇄 및 투입 추가 기능
• PRINTER: 송장 자동 인쇄 및 부착
• ROLL CONSUMPITON SENSOR: 파우치가 부족하면 TOUCH PC에 알람을 띄어 보여줍니다.

폴리백 자동 포장 시스템 MH 시리즈 특징

그림. 자동 포장 순서

• 제품 라벨을 스캔하면 송장이 부착된 폴리백이 자동으로 공급됩니다.
• 폴리백이 대기하게 되면 자동으로 반품 설명서가 투입됩니다. (Option)
• 제품을 넣고 실링 버튼을 누르면 자동 실링이 되고 컨베이어로 배출됩니다.
